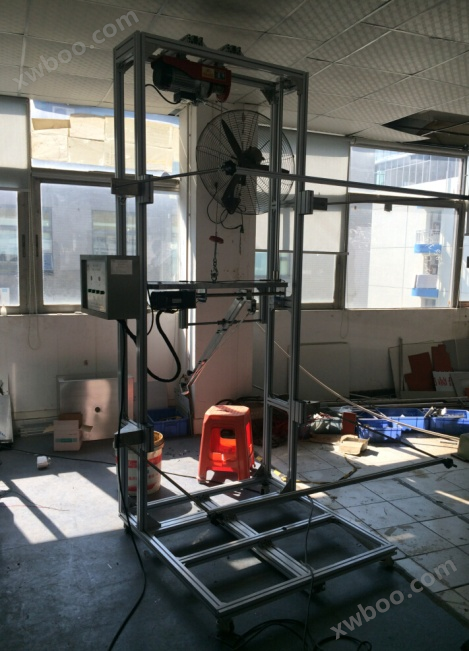

耐角狀物機械撞擊
產品型號
更新時間
2024-10-17廠商性質
瀏覽次數
200產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹
技術特性：
1、擺管長度：1000mm；
2、沖擊元件質量：5kg； 錘頭的材質：Q345；
? 錘頭形狀：符合標準GB7251.5-2008 圖8：3、跌落高度：100mm/200mm（試驗要求）/400mm；（電動釋放）
4、沖擊能量： 10J(試驗要求)、5J、20J；
5、具有二次沖擊的防護裝置；
6、試驗樣品固定在設備機架上、擺錘電動升降和左右調節 錘頭撞擊高度：100～1500mm
7、錘頭的材質：Q345優質碳素結構鋼；
8、設備尺寸：約： 1500長X1100寬X3200高
8.2.101.5對角狀物機械撞擊耐受能力的驗證
本試驗適合于所有類型的戶外電纜連接的變電站電纜配電盤、戶外變壓器安裝的變電站電纜配電盤和電纜分線箱。
試驗應使用8.2.101.2.1描述的撞擊試驗的器具,質量為5kg的鋼質撞擊物,其形狀如圖108所示。撞擊物被提到0.4m的高度時再使其下落,以撞擊被試的成套設備表面，能量為20J[見圖106a)和圖106b)]。
8,2.101.2耐撞擊的驗證
8.2.101.2.1適用于打算在環境溫度為40℃~-25℃范圍內使用的戶外電纜連接的變電站電纜配電盤、戶外變壓器安裝的變電站電纜配電盤和電纜分線箱的試驗
試驗應采用一個擺錘式的撞擊試驗器具,它包括一個外徑為9mm,長度至少為1m的軟管,此擺錘沿垂直的弧度擺動。
管子的末端拴有一個質量為2kg的鋼球,將它提到1m的高度后下落,使其撞擊到被試成套設備的表面,所提供的撞擊能量為20 J[見圖106a)和106b)].
試驗應包括對成套設備處于正常使用位置時所能見到的每一個垂直表面進行一次撞擊。每一次撞擊試驗可以使用不同的外殼。
