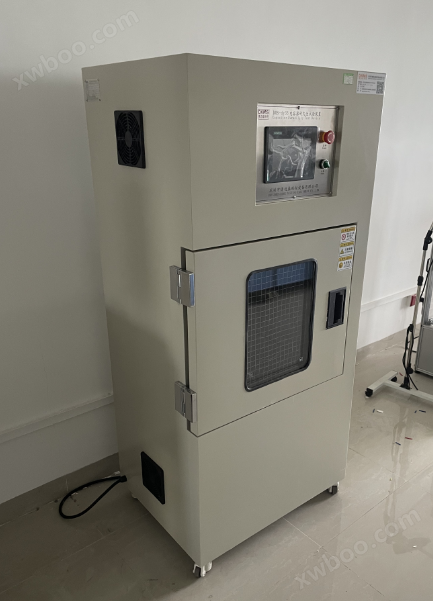

GB43854電動自行車鋰電池熱擴散試驗機
產品型號
更新時間
2024-10-17廠商性質
瀏覽次數
168產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹
GB43854電動自行車鋰電池熱擴散試驗機
6.4.4
熱擴散試驗
6.4.4.1
觸發方法
推薦加熱或過充作為熱擴散試驗的可選方法, 可選擇其中一種方法, 但選擇的方法應能觸發單體電
池發生熱失控。
6.4.4.2
觸發對象
電池組按照 6.2.2.1 進行標準充電后, 選擇電池組內 靠近中 心位置, 或者被其他單體電池包圍的一
個單體電池作為觸發對象。
6.4.4.3
加熱觸發
加熱觸發熱失控方法: 使用平面狀或者棒狀加熱裝置, 并且其表面覆蓋陶瓷或絕緣層。 對于尺寸與
單體電池相同的塊狀加熱裝置, 可用該加熱裝置代替其中一個單體電池, 與觸發對象的表面直接接觸;
對于薄膜加熱裝置, 則將其始終附著在觸發對象的表面, 加熱裝置的加熱面積應不大于單體電池的表面
積; 將加熱裝置的加熱面與單體電池表面直接接觸, 加熱裝置的位置與 6.4.4.5 中 規定的溫度傳感器的
位置相對應; 安裝完成后, 在 24 h 內啟 動加熱裝置, 以 加熱裝置的最大功率對觸發對象進行加熱; 加熱
裝置的功率要求見表 2 , 必要時可增加加熱功率, 確保觸發對象發生熱失控; 當觸發對象發生熱失控時
停止加熱。
6.4.4.6
電池熱失控觸發判定條件
判定條件如下:
a )
觸發對象產生電壓降, 且下降值超過初始電壓的 25% ;
b )
監測點溫度達到制造商規定的最高工作溫度;
c )
監測點的速率 d T / d t ≥1 ℃ / s , 且持續 3 s 以上。
當 a)和 c )或者 b )和 c)發生時, 判定觸發對象發生熱失控。
6.4.4.7
記錄
記錄電池組發出 熱失控報警至起火或爆炸的時間, 以 及單體電池熱失控觸發后 1 h 內 電池組的狀
態。 如電池組未發生起火、爆炸, 認為電池組通過熱擴散試驗。
1、主要用途：用于鋰電池熱失控熱擴散試驗
2、依據標準： GB 43854-2024
3、技術指標：
3.1、防爆箱內箱尺寸：不小于1000×1000×1000mm（寬×深×高）；
3.2、觸發方式：過充、加熱兩種模式可選；
3.3、通道數：加熱1通道、過充2通道（可并聯）；
3.4、最大加熱功率：不低于3kW/單通道；
3.5、功率調節方式：更換不同功率加熱管+調節輸入電流大?。?/span>
3.6、電壓采集：1通道，采集范圍：0～10V，采集精度：±0.15％FS，分辨率0.01V；
3.7、溫度采集：2通道，采集范圍：0～1000℃，采集精度：±1℃，采樣間隔0.1s；
3.8、充放電機：電壓0～10V，單通道電流0～300A，單通道最大過充電流 300A;
3.9、時間精度：±1s;
3.10、安全配置：三色燈、急停開關；
3.11、通訊：工作站控制（配工作站1套），可保證遠距離采集的穩定性和實時性；
3.12、箱體材質:采用≥10㎜厚高強度碳鋼板，內部噴涂防火防水材料；
3.13、觀察窗：尺寸不小于300×300mm鋼化防爆玻璃，便于觀察箱內被測電池的狀態；
3.14、箱門：箱門側面裝有防爆鏈；
3.15、安全裝置：帶自動排煙、泄壓、消防等安全措施。滅火措施采用水噴淋或浸沒等方式（提供滅火設計方案）；
3.16、監控裝置：設備配有≥300萬像素高清防爆攝像頭，便于觀察被測產品的狀態，具備錄像功能；
3.17、照明裝置：設備裝有照明燈，便于觀察被測試樣的狀態；
3.18、底部安裝腳輪，方便移動和固定。
3.19、試驗條件：電壓、溫度、升溫速率、時間，四者之一或者四者結合。
