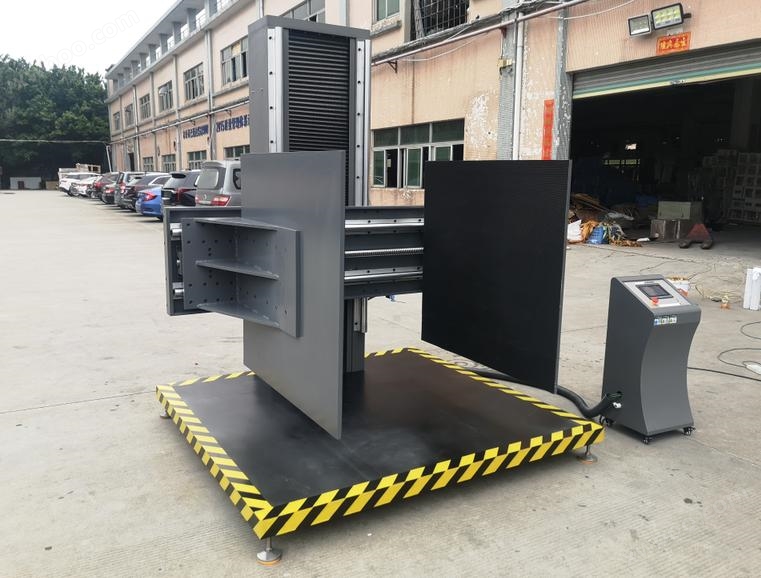

模擬夾抱試驗儀
產品型號
更新時間
2024-10-17廠商性質
瀏覽次數
200產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹
1．反復夾持松開
2. 夾持保持時間
3. 夾持-提升-下降-松開-定次數（第三種測試方法是我公司根據國外客戶需求自主研發出來，普通機臺只能做到第一種測試方法，達不到第二第三種測試方法）
?
三、主要技術參數
?
主要測試項目 |
包裝件抗夾持強度測試 |
指標 |
參數 |
控制方式 |
PLC控制 |
顯示方式 |
觸摸屏顯示 |
數據輸出 |
USB輸出 |
容??? 量 |
18kN |
樣品重量 |
500kg |
夾板尺寸 |
約1370mm×1220mm（L*H） |
夾持空間 |
最小約50mm×1220mm×1220mm（L*W*H） |
最大約2400mm×1220mm×1220mm（L*W*H） | |
夾持速度 |
5～500mm/min（可調） |
夾板平行度 |
未夾持時：平行度小于5mm |
夾持力1.8T時：平行度小于10mm | |
升降空間 |
50～1000mm |
升降速度 |
上升5～600mm/min（可調） |
下降5～300mm/min（可調） | |
荷重分解度 |
1/250,000 |
荷重精度 |
≤±0.5% |
電??? 機 |
750W伺服電機 |
液壓單元組合 |
2.2kW（3HP） 40L油箱 |
升降方式 |
油缸驅動 |
試樣尺寸 |
最大約2000mm×1220mm×1220mm（L*W*H） |
儀器外形尺寸 |
約3250mm×2000mm×2350mm（L*W*H） |
重??? 量 |
約3T |
電??? 源 |
3∮ AC /380V |
整機功率 |
約3.5kW |
?
?
三、操作原理
本機通過油缸傳動使滑動平臺上升下降，電機傳動絲桿使左右夾板向里移動，從而壓緊試樣；采用力值傳感器連接顯示器自動顯示力量值。
?
四、試驗標準
ISTA 6（水平壓力試驗）、ASTM D6055-2019等
?
五、產品特點
（一）硬件特點
1.整體采用加厚方通、槽鋼和實心鋼組成，使機器具有一定的穩定性；
2.機器外觀采用烤漆噴涂工藝，防銹能力高、外型美觀；
3.使用拉線位移編碼器實時反饋提升高度，保證數據的準確性；
4.動力系統采用松下數字式交流服務器控制高響應頻率的交流伺服電機，保證傳動系統效率高、傳動平穩、噪音低、速度精度可控制在±0.5%以內。
（二）軟件特點
1.采用觸摸屏PLC程序控制，操作便捷；
2.行程限位保護、漏電保護設計，保證操作安全；
3.配有異常故障報警提示，保證操作安全。
?
六、產品出廠配置
配置 |
名稱（單位） |
明細 |
|
標準配置 |
文件（份） |
合格證*1、說明書*1、保修卡*1 |
|
電源線（條） |
國標*1 |
||
警示標志（張） |
? 警示標簽*3 ? |
避免陽光直接照射*1 |
|
感電注意*1 | |||
嚴禁敲打碰撞*1 | |||
傳感器（個） |
10kN 傳感器*4 |
||
選購 |
電源線（條） |
英標/歐標/美標/南非等 |
|
?
